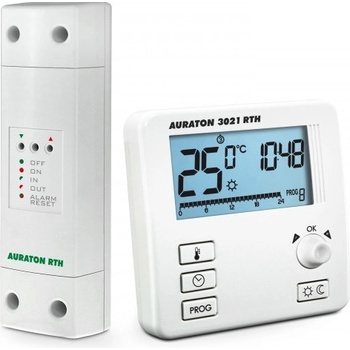

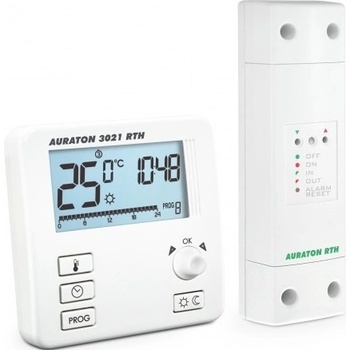

Auraton 3021 RTH

AURATON LIBRA SET TÝŽDENNÝ BEZDRÔTOVÝ REGULÁTOR TEPLOTY OVLÁDAČTechnické údaje:

• Napájanie AURATON Libra R: 2xAAA (2x1,5V), alkalické
• Napájanie AURATON Fornax: 230 V AC, 50 Hz, 1,5 W
• Rozsah prevádzkovej teploty: 0 – 45°C
• Signalizácia pracovného času AURATON Libra R: LCD displej
• Signalizácia pracovného času AURATON Fornax: LED diódy, zvuková
• Rádiová frekvencia: 868,850 MHz 869,000 MHz
• Výkon signálu: až 11 dBm
• Rozsah činnosti: v budove s štandardnou hrúbkou stien – cca. 30 m, na otvorenom priestranstve až do 300 m.
• Zaťažiteľnosť relé AURATON Fornax: max. 250 V AC, max. 16 A
• Počet úrovní teploty: 3
• Protimrazová teplota AURATON Libra R: 7°C
• Rozsah regulácie teploty AURATON Libra R: 5 – 30 °C
• Hysteréza AURATON Libra R: ±0,2°C / ±0,4°C/PWM
• Pracovný cyklus: týždenný
• Stupeň ochrany: IP 20
• Vlhkosť: ≤85% bez kondenzácie
• Kategória prijímača: 2
• Odporúčané miesto montáže AURATON Fornax: v blízkosti vykurovacieho zariadenia

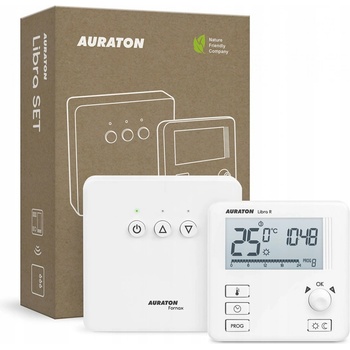

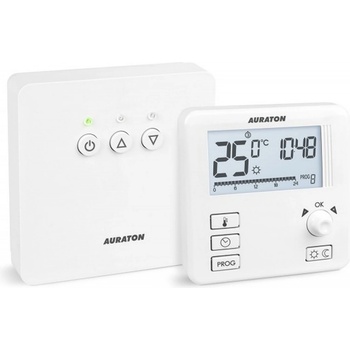

Súprava obsahuje týždenný bezdrôtový regulátor teploty (AURATON Libra R) a ergonomický ovládač vykurovacieho zariadenia (AURATON Fornax). Pracuje v režime vykurovania alebo chladenia.

Unikátny algoritmus analýzy cyklu vykurovania umožňuje zaznamenať prevádzkový parameter prijímača za posledných 24 hodín. AURATON Libra SET umožňuje používateľovi spravovať 7 nezávisle konfigurovateľných programov a je tiež vybavený prednastavenou teplotou proti zamrznutiu.

Ovládač má ergonomický tvar, ktorý umožňuje jednoduchú montáž a vypínač uľahčujúci servis vykurovacieho zariadenia.

Regulátor je vybavený režimom PWM, ktorý spočíva v cyklickom zapínaní a vypínaní vykurovacieho zariadenia a minimalizuje kolísanie teplôt.

Algoritmus PWM udržuje tepelný komfort v miestnosti, čím predbieha správanie vykurovacieho systému a zároveň sa stará o nižšiu spotrebu energie.

Regulátor teploty so širokým rozsahom nastavení

AURATON Libra SET umožňuje používateľovi spravovať 7 nezávisle konfigurovaných programov a je tiež vybavený prednastavenou teplotou proti zamrznutiu, čo chráni zariadenia pred zamrznutím v zimnom období. Regulátor je vybavený 9 teplotnými programami, ktoré zahŕňajú tri nezávislé teploty: dennú, nočnú a protimrazovú. Možnosť výberu režimu prevádzky medzi vykurovaním a chladením robí z AURATON Libra SET ideálne riešenie pre domácnosti aj kancelárie a poskytuje komfort za každých podmienok.

Funkcie pre pokročilých používateľov a inštalatérov

Ergonomický tvar regulátora umožňuje jednoduchú montáž a špeciálny vypínač uľahčuje servis vykurovacieho zariadenia. Vďaka pracovnému režimu PWM regulátor cyklicky zapína a vypína vykurovacie zariadenie, minimalizuje kolísanie teploty a udržuje tepelný komfort v miestnosti a zároveň sa stará o nižšiu spotrebu energie.

• Unikátny algoritmus zaznamenávania pracovného parametra prijímača za posledných 24 hodín.
• Vypínač uľahčujúci servis vykurovacieho zariadenia.
• 3 nezávislé teploty (denná, nočná, protimrazová).
• Prevádzkový režim: vykurovanie alebo chladenie.
• 10 teplotných programov (7 modifikovateľných používateľom).
• Pracovný režim PWM.

Predný panel:

• LCD displej
• Nastavovací gombík s integrovaným tlačidlom „OK“
• Tlačidlo výberu režimu: S – denný režim, T – nočný režim
• Tlačidlo výberu programu
• Tlačidlo na nastavenie času, dňa a týždňa
• Tlačidlo nastavenia teploty

Displej:

• Deň v týždni (8) – Ukazuje, aký máme deň v týždni. Každý deň má priradené číslo.
• Teplota – V režime normálnej prevádzky zobrazuje AURATON Libra R teplotu miestnosti, v ktorej je nainštalovaný.
• Jednotka teploty – Informuje o zobrazení teploty v stupňoch Celzia (°C).
• Hodiny

Čas sa zobrazuje v 24-hodinovom systéme. - Časová čiara

Indikátor priebehu programu. Linka je rozdelená na 24 úsekov, z ktorých každý zodpovedá jednej hodine. Ukazuje spôsob realizácie daného programu. (pozri kapitolu „Časová línia“) - Indikátor denného režimu (S)

Indikuje činnosť AURATON Libra R v dennom režime. (pozri kapitolu „Programovanie teploty“) - Indikátor nočného režimu (T)

Indikuje činnosť AURATON Libra R v nočnom režime. (pozri kapitolu „Programovanie teploty“) - Indikátor režimu proti zamrznutiu (U)

Indikuje činnosť AURATON Libra R v režime proti zamrznutiu. (pozri kapitolu „Režim proti zamrznutiu“) - Indikátor manuálneho ovládania (V)

Zobrazuje sa v okamihu odstúpenia od programovanej práce. (pozri kapitolu „Režim ručného ovládania“) - Symbol vysielania (=)

Označuje komunikáciu s prijímačom. - Indikátor zapnutia AURATON Libra R (Y)

Segment informujúci o prevádzkovom stave zariadenia.

Viditeľné v okamihu zapnutia ovládaného zariadenia. - Číslo programu

Uvádza číslo aktuálne realizovaného programu. (pozri kapitolu „Výrobné programy“ a „Týždenné programovanie“) - Vyčerpanie batérie (X)

Indikátor je viditeľný v okamihu prekročenia minimálnej prípustnej úrovne napätia batérie. Batérie je potrebné čo najskôr vymeniť.
