Computherm Q4Z

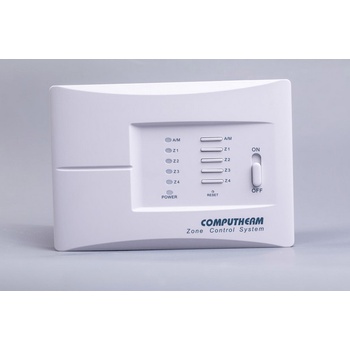

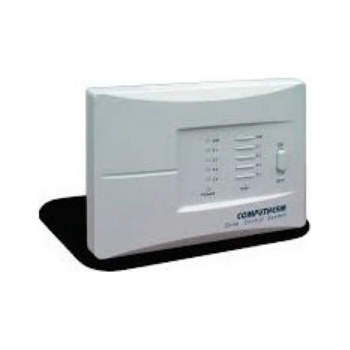

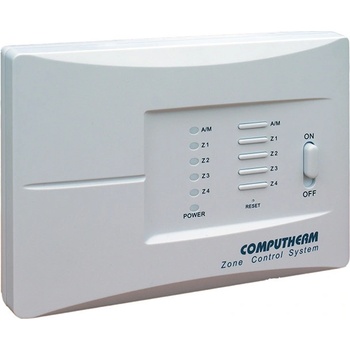

Zónový regulátor COMPUTHERM Q4Z

Vzhľadom k tomu, že sú kotly vybavené prípojkou len na jeden izbový termostat, na rozdelenie vykurovacej siete na viac zón, resp. na riadenie zónových ventilov a na prevádzkovanie kotla pomocou viacerých termostatov je potrebný zónový regulátor. Zónový regulátor prijíma zapínacie signály termostatov, otvára / spúšťa zónové ventily / čerpadlá pripojené k zónovým výstupom  a spúšťa kotol.

Zónový regulátor COMPUTHERM Q4Z 1 – 4 s prevádzkovým zapínačom dokáže zabezpečiť riadenie vykurovacej zóny pomocou termostatu s vedením a to tak, že je možné prevádzkovať jednotlivé zóny nezávisle od seba, ale v prípade potreby je ich možné prevádzkovať aj všetky naraz. Na riadenie viac ako 4 vykurovacích zón odporúčame použitie dvoch alebo viacerých zónových regulátorov. V takomto prípade kotol riadiace výstupy je nutné ku kotlu pripojiť paralelne.

K zónovému regulátoru je možné  pripojiť akýkoľvek izbový termostat s prevádzkovým zapínaním, ktorého zaťažiteľnosť výstupného relé je: 230V AC; min. 1A (induktívna záťaž 0,5A)

• Napájacie napätie: 230V AC; 50Hz
• Výkonnostný príjem za pohotovostného stavu: 0,3W
• Napätie zónových výstupov: 230V AC; 50Hz
• Zaťažiteľnosť zónových výstupov: 1A (induktívna záťaž 0,3A)
• Zaťažiteľnosť riadiaceho relé kotla: 230V AC, 50Hz; 5A (induktívna záťaž 1A)
• Oneskorenie riadiaceho relé kotla: 4 minúty

Zónový regulátor typu COMPUTHERM Q4Z  zodpovedá normám: EU EMC89/336/EEC; LVD 73/23/EEC; 93/68/EEC a R&TTE 1999/5/EC.
