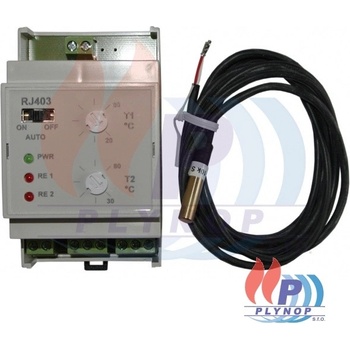

Elektrobock RJ403

Elektrobock RJ403 je dvojúrovňový elektronický termostat, ktorý slúži na spínanie obehového čerpadla pri zadanej teplote T1 a T2 a následnému zastaveniu čerpadla pri poklesi o hysteréziu 5 °C.

RJ403 má dve nastaviteľné úrovne pre spínanie

V okamžiku, keď teplota na zdroji dosiahne prvej úrovne, príde k zopnutiu Re1 a tým k spusteniu OC1, ktoré začne dodávať energiu do vykurovacieho systému. Ak bude v systéme dosť energie, teplota vody bude ďalej stúpať a dosiahne druhej úrovne, príde k nabíjaniu zásobníka TÚV.

Hysterézia u oboch hodnôt je pevne daná na 5 °C. V prípade poruchy teplotného snímača príde k spusteniu obidvoch čerpadiel.

Technické parametre:

• napájanie - 230 V
• príkon - do 1 W
• rozsah regulácie - 20 - 80 °C
• hysterézia - 5 °C
• pracovná teplota - 0 - 50 °C
• výstupy - relé 5 A
• stupeň krytia - IP20
• montáž na DIN lištu
• tepelný snímač v balení
